【电路篇】超透明工地细节！

     ✔ 客户到现场确认点位；

     ✔ 项目经理/施工师傅跟客户确认电路改造图纸；

     ✔ 根据图纸，在现场标记插座/开关/宽带等点位。

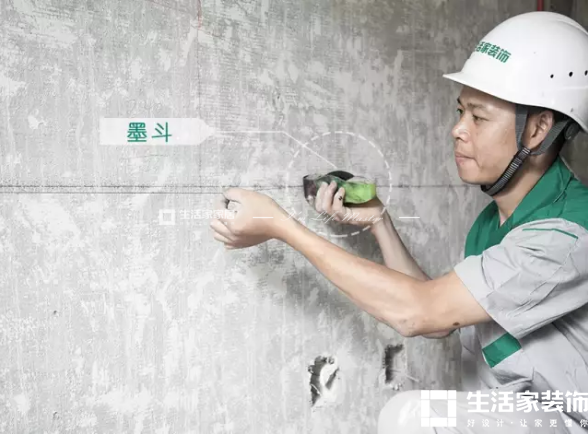

弹  线

根据已标好的点位，使用墨斗对即将开槽的电路走向在墙上弹线；

墨斗使用方法为：2人各执弹线一端贴墙，比对好位置高低后，由一人向外拉起弹线，凭弹线弹力将墨印弹至墙面，达到快速标记出开槽线路走向的目的。

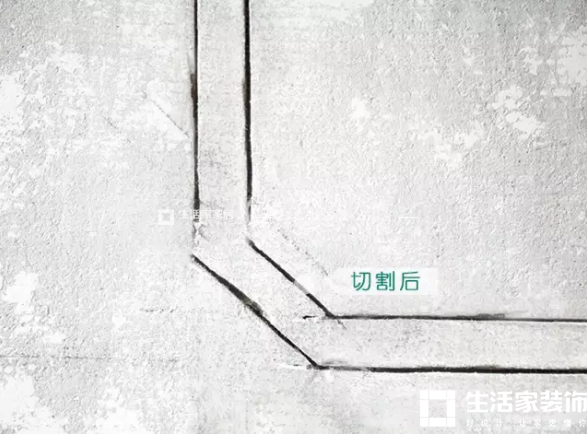

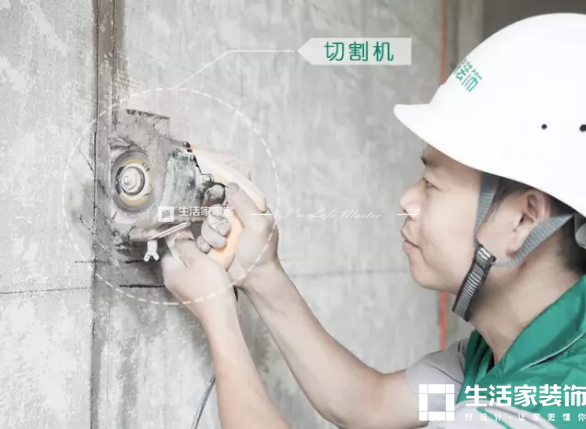

切  割

用切割机对弹线位置进行切割

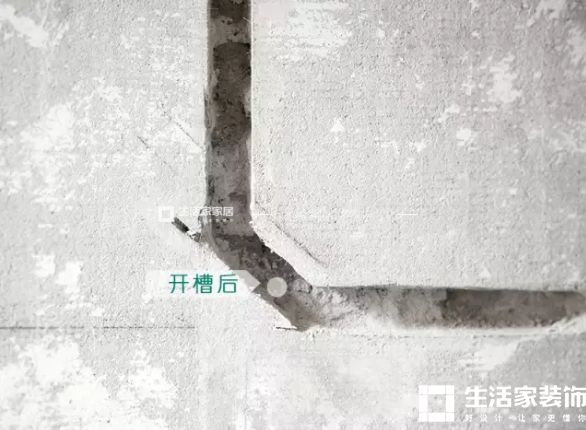

开  槽

切割完后，用电锤将槽掏空、修平

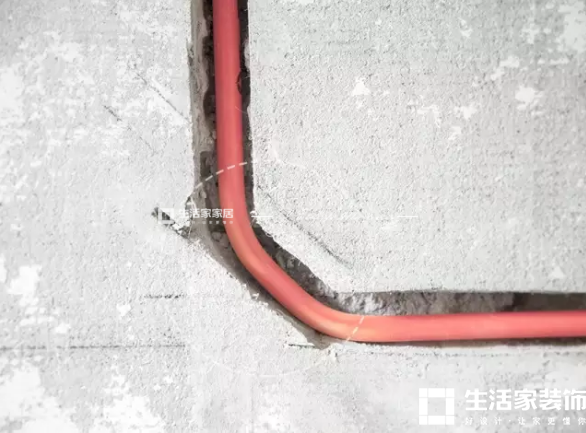

斜 角 开 槽

为确保在若干年后线路发生问题时，电线能够自由抽动自如，从而便于维修、解决问题，生活家特意在有90°拐弯的电路线路处使用斜角开槽法。

开 槽 深 度

16管开槽深度不少于30mm；20管开槽深度不少于35mm；保证水泥砂浆厚度不低于15mm，这些都是为了确保日后此处的墙面水泥粉层不开裂。

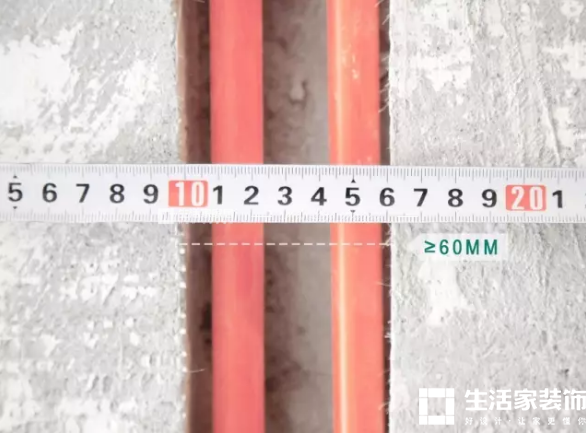

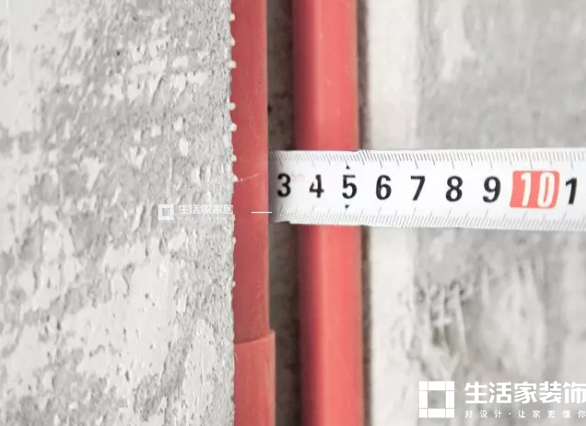

开 槽 宽 度

要求单线管开槽宽度不少于30mm；双线管开槽宽度不少于60mm，以确保线管与线槽间有足够的空间填充水泥河沙，避免日后此处墙面开裂。

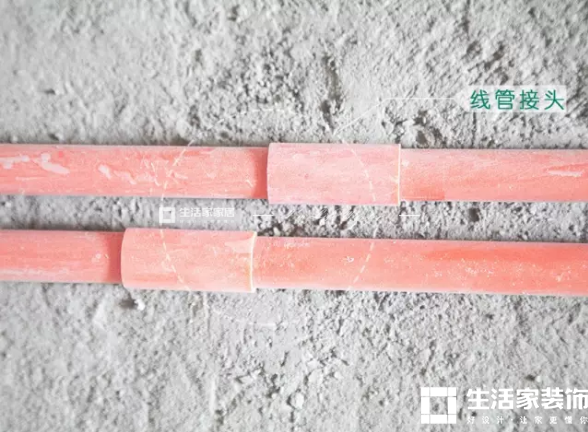

线 管 接 头

线管与线管之间的连接必须使用专用接头进行连接，确保线管连接的足够稳固。

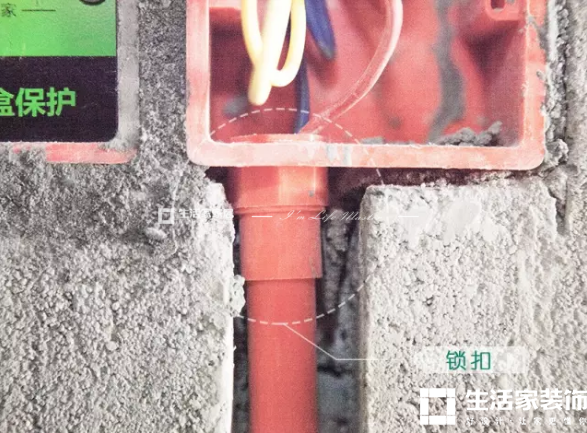

锁 扣 连 接

线盒与线管的连接处使用锁扣进行连接，确保线盒与线管链接稳固，且利用锁扣的阻燃性，避免突发意外的火花沿着线管点燃屋内其他地方。

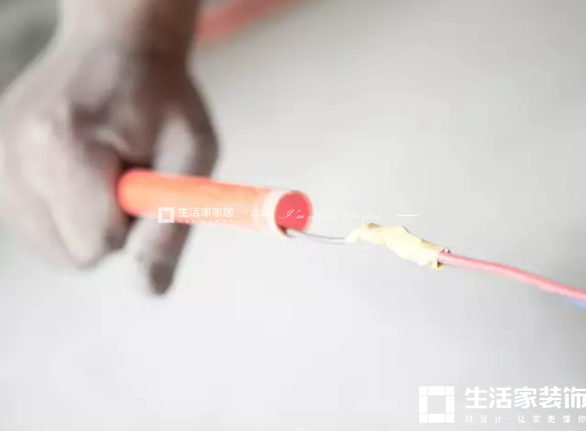

线 管 穿 线

将电线与铁丝缠绕后拉入线管，另一头拉出，完成穿线。这样是为了避免电线直接埋入墙体后受潮导致功能受损，同时线管良好的阻燃性也能够让家居用电更安全，规避意外发生。

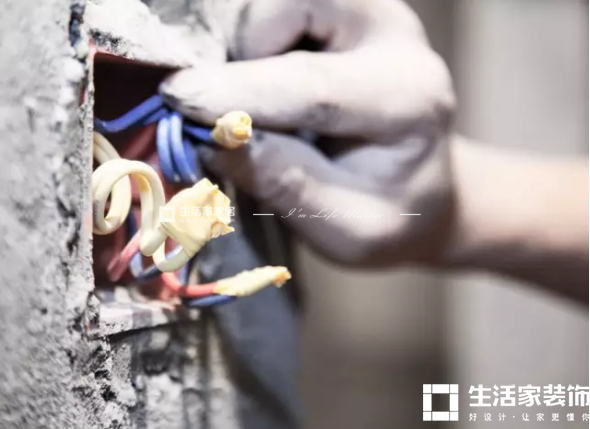

胶 布 包 扎

将线头从线盒中拉出后，用胶布将线头包扎好打圈入盒备用，这样能够避免出现导电等意外情况。

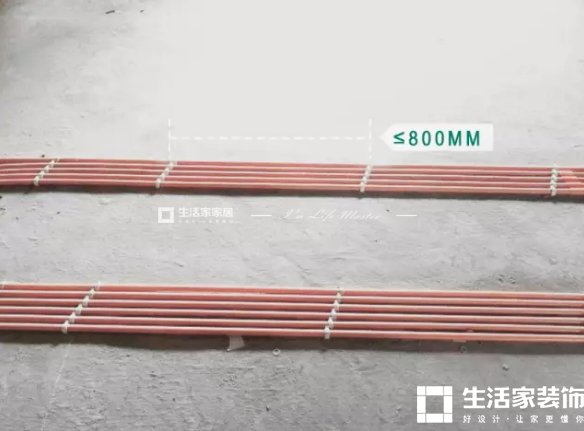

管 卡 固 定

凡是铺放入线槽的线管都要使用专业管卡进行固定，管卡间的距离不能超过800mm，这样做是为了让线管更加服帖，后期填充水泥河沙后墙面不会有部分区域翘起或空鼓。

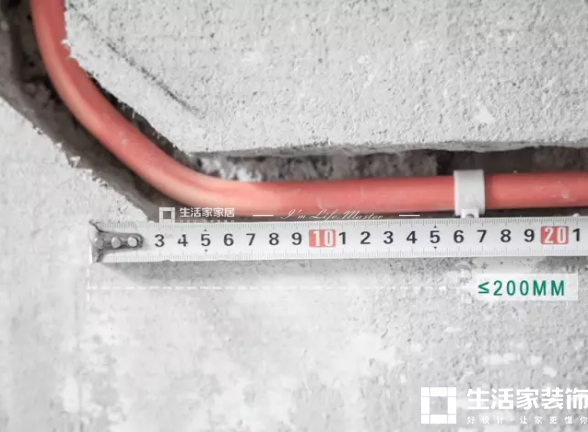

拐 弯 点 固 定

在拐弯点处的固定必须遵循“拐弯点到管卡固定处的距离在200mm内”的要求，这样能保证线管固定足够牢固，一旦日后线路出现意外要进行检修，抽动电线时线管不会跟着被抽动、造成处理困难等问题

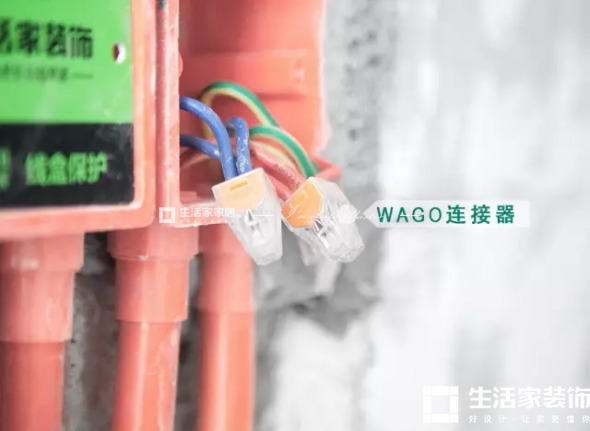

电 线 连 接

线管管卡部分完成后将原本线盒中电线接头处的胶布去掉，开始连接线路，直接使用专业的接线端子WAGO连接器，只需将电线插入连接器中即可，快捷又安全，且兼具超优导电性能。

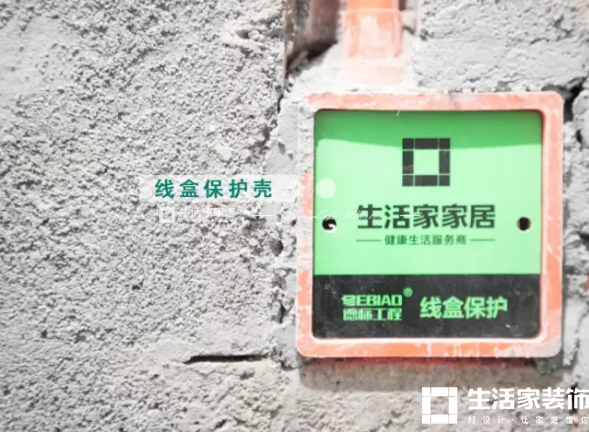

线 盒 保 护

线盒内部线路接好之后用专业的线盒保护壳覆盖卡入线盒中，这样能够有效避免后期施工灰尘泥沙进入线盒，保证线盒内部干净卫生、导电良好。

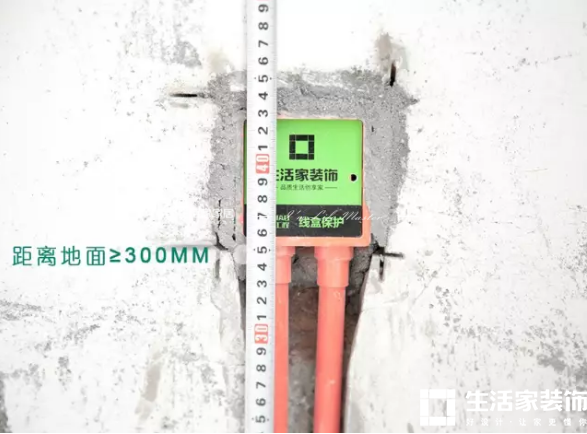

地 插 座 高 度

要求线盒下边沿必须距离地面高度为300mm以上，这样最符合一般家庭的使用习惯。

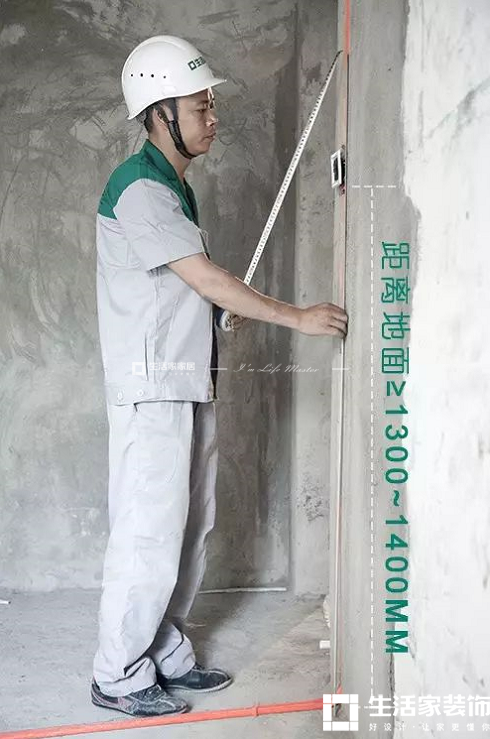

开 关 高 度

要求线盒下边沿必须距离地面高度在1300mm~1400mm之间，这样最符合一般家庭的使用习惯。

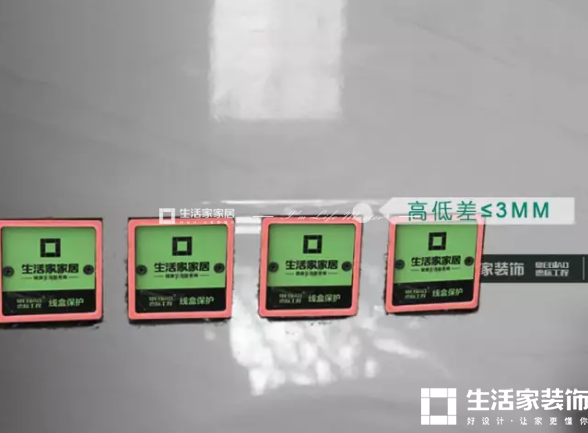

并 排 线 盒 高 度

要求同位置的线盒之间间距在5mm内，且并排高度相差3mm内，这样才能保证插座/开关安装后处于同一高度，比较美观。

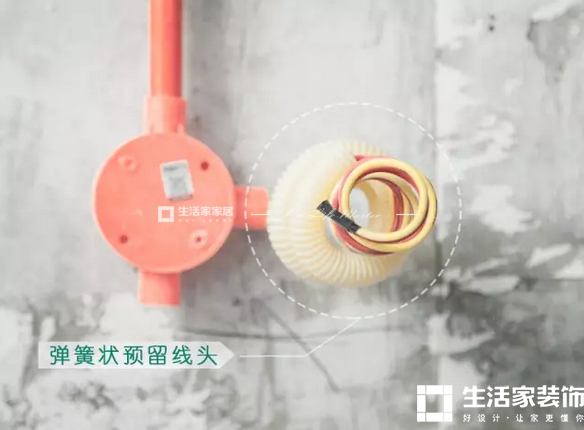

预 留 灯 头

天花板上预留出的灯头线必须外加弹簧塑胶壳且卷成弹簧状，这样是为了避免线头垂落、以确保现场用电安全。

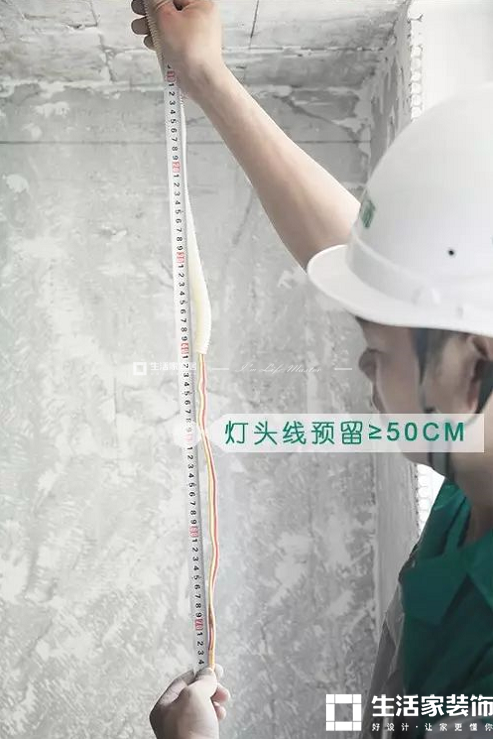

预 留 灯 头 线 长 度

预留出的灯头线长度要求不得低于50cm，这样才能保证在后期安装灯具时不会临时出现电线长度不够、需要另外接线等问题。

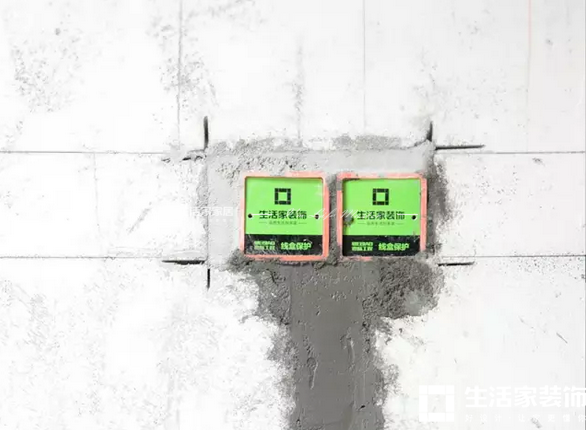

暗 埋 管 线

将线管用水泥砂浆覆盖封入线槽内，将线盒用水泥砂浆固定在墙上，同时注意水泥砂浆表面必须光滑平整，这样是为了确保后期墙面处理时该区域墙面始终保持光滑平整、无突起或凹凸感。
